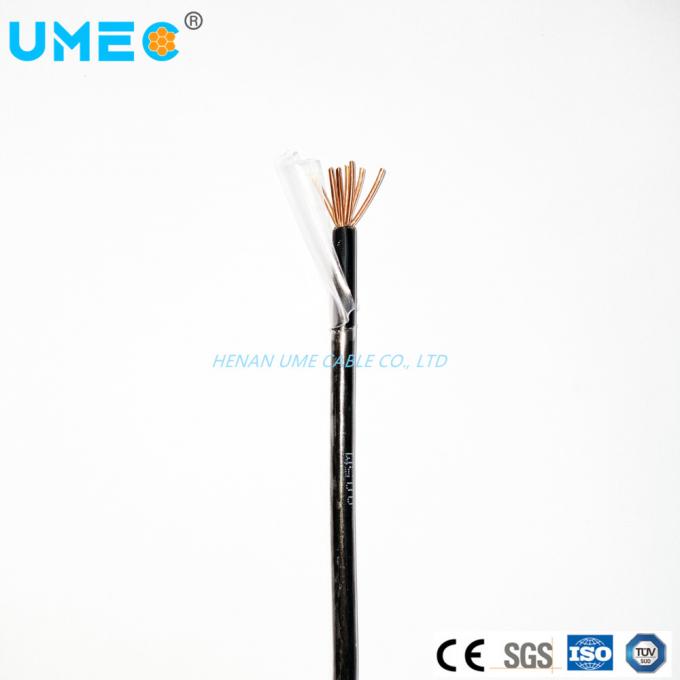

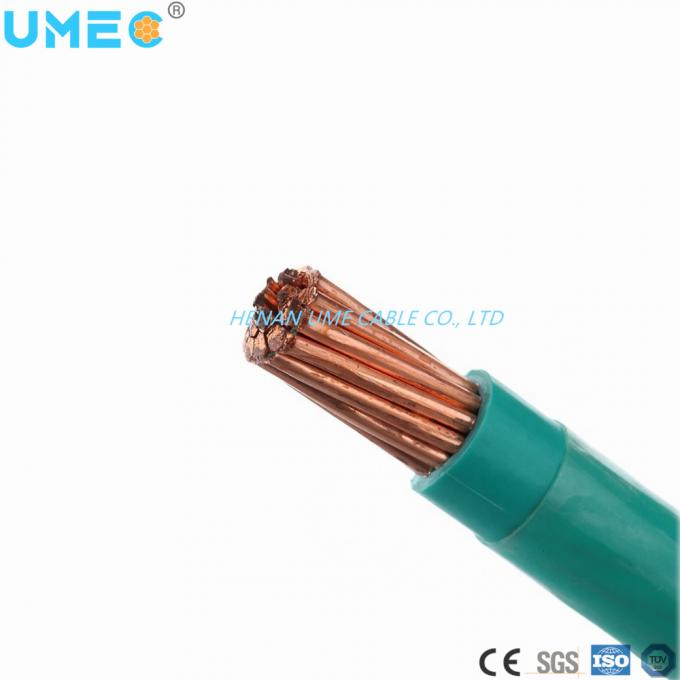

Thw Thw-2 Thwn-2 4 6 8 10AWG 100% di ossigeno libero Copper conductor Sheath Material Nylon

Il filo termoplastico isolato ha una tensione nominale di 600 V ed è indicato come segue:

TW - Indica un singolo conduttore con isolamento termoplastico ignifugo e resistente all'umidità.

THHN - Indica un singolo conduttore con isolamento termoplastico ignifugo e resistente al calore con una giacca di nylon estruso o materiale equivalente.

THW - Indica un singolo conduttore con isolamento termoplastico ignifugo, resistente all'umidità e al calore.

THW-2 - Lo stesso di THW, tranne che il filo è a 90°C bagnato o asciutto.

THHW - Indica un singolo conduttore con isolamento termoplastico ignifugo, resistente all'umidità e al calore.

THWN - Indica un singolo conduttore con isolamento termoplastico ignifugo, resistente all'umidità e al calore, con una giacca di nylon estruso o materiale equivalente. THWN wire suitable for exposure to mineral oil and to liquid gasoline and gasoline vapors at ordinary ambient temperature is marked "Gasoline and Oil Resistant I" if suitable for exposure to mineral oil at 60°C, o "resistente alla benzina e all'olio II" se il composto è adatto all'esposizione all'olio minerale a 75°C. Il filo resistente alla benzina è stato sottoposto a prova a 23°C quando immerso nella benzina.Si ritiene intrinsecamente resistente ai vapori di benzina entro i limiti della temperatura nominale.

THWN-2 - Lo stesso di THWN, tranne che il filo è a 90°C bagnato o asciutto.

Dimensioni (AWG)

Struttura del conduttore
(n/mm)

Nom. O.D.

(mm)

PVC Nom. Insul. Spessore (min.)
(mm)

PVC, insulino, nome, overdose.
(mm)

Giacca di Nylon Nom, spessa.(mm)

Nom. O.D.

(mm)

Resistenza ((20oC)

(Ω/km)

22

1/0.643

0.64

0.38

1.46

0.10

1.66

54.3

22

7/0.254

0.76

0.38

1.58

0.10

1.78

54.3

22

11/0.200

0.77

0.38

1.59

0.10

1.79

54.3

22

17/0.160

0.76

0.38

1.58

0.10

1.78

54.3

21

1/0.724

0.72

0.38

1.54

0.10

1.74

42.7

21

17/0.178

0.85

0.38

1.67

0.10

1.87

42.7

21

21/0.160

0.85

0.38

1.67

0.10

1.87

42.7

20

1/0.813

0.81

0.38

1.63

0.10

1.83

33.9

20

7/0.310

0.93

0.38

1.75

0.10

1.95

33.9

20

21/0.180

0.95

0.38

1.77

0.10

1.97

33.9

20

26/0.160

0.94

0.38

1.76

0.10

1.96

33.9

18

Un quarto.020

1.02

0.38

1.84

0.10

2.04

21.4

18

7/0.390

1.17

0.38

1.99

0.10

2.19

21.4

18

16/0.254

1.17

0.38

1.99

0.10

2.19

21.4

18

34/0.180

1.21

0.38

2.03

0.10

2.23

21.4

18

41/0.160

1.18

0.38

2.00

0.10

2.20

21.4

16

Un quarto.300

1.30

0.38

2.12

0.10

2.32

13.5

16

7/0.500

1.50

0.38

2.32

0.10

2.52

13.5

16

19/0.300

1.50

0.38

2.32

0.10

2.52

13.5

16

26/0.254

1.49

0.38

2.31

0.10

2.51

13.5

16

65/0.160

1.49

0.38

2.31

0.10

2.51

13.5

14

Un quarto.630

1.63

0.38

2.45

0.10

2.65

8.45

14

7/0.620

1.86

0.38

2.68

0.10

2.88

8.45

14

19/0.373

1.87

0.38

2.69

0.10

2.89

8.45

14

41/0.254

1.88

0.38

2.70

0.10

2.90

8.45

14

105/0.160

2.15

0.38

2.97

0.10

3.17

8.45

12

Mezza.060

2.06

0.38

2.88

0.10

3.08

5.31

12

7/0.810

2.43

0.38

3.25

0.10

3.45

5.31

12

19/0.480

2.40

0.38

3.22

0.10

3.42

5.31

12

65/0.254

2.36

0.38

3.18

0.10

3.38

5.31

10

Mezza.588

2.59

0.51

3.69

0.13

3.95

3.36

10

7/0.980

2.94

0.51

4.04

0.13

4.30

3.36

10

19/0.595

2.98

0.51

4.08

0.13

4.34

3.36

10

49/0.370

2.99

0.51

4.09

0.13

4.35

3.36

10

105/0.254

3.41

0.51

4.51

0.13

4.77

3.36

8

Un terzo.270

3.27

0.76

4.85

0.13

5.11

2.11

8

7/1.250

3.75

0.76

5.33

0.13

5.59

2.11

8

19/0.750

3.75

0.76

5.33

0.13

5.59

2.11

8

78/0.370

4.28

0.76

5.86

0.13

6.12

2.11

8

168/0.254

4.31

0.76

5.89

0.13

6.15

2.11

6

7/1.630

4.89

0.76

6.47

0.13

6.73

1.33

6

19/0.950

4.75

0.76

6.33

0.13

6.59

1.33

6

66/0.511

5.43

0.76

7.01

0.13

7.27

1.33

6

105/0.404

5.42

0.76

7.00

0.13

7.26

1.33

6

126/0.370

5.43

0.76

7.01

0.13

7.27

1.33

6

266/0.254

5.48

0.76

7.06

0.13

7.32

1.33

4

7/1.961

5.88

1.02

8.02

0.13

8.28

0.84

4

19/1.200

6.00

1.02

8.14

0.13

8.40

0.84

4

105/0.511

6.85

1.02

8.99

0.13

9.25

0.84

4

168/0.404

6.85

1.02

8.99

0.13

9.25

0.84

4

420/0.254

6.81

1.02

8.95

0.13

9.21

0.84

2

7/2.473

7.42

1.02

9.56

0.13

9.82

0.53

2

19/1.510

7.55

1.02

9.69

0.13

9.95

0.53

2

266/0.404

8.62

1.02

10.76

0.13

11.02

0.53

2

312/0.370

8.55

1.02

10.69

0.13

10.95

0.53

2

672/0.254

8.62

1.02

10.76

0.13

11.02

0.53

1

7/2.780

8.34

1.27

10.98

0.18

11.34

0.42

1

19/1.690

8.45

1.27

11.09

0.18

11.45

0.42

1

209/0.511

9.67

1.27

12.31

0.18

12.67

0.42

1

340/0.400

9.52

1.27

12.16

0.18

12.52

0.42

1

396/0.370

9.06

1.27

11.70

0.18

12.06

0.42

1

840/0.254

9.50

1.27

12.14

0.18

12.50

0.42

1/0

191.900/

9.50

1.27

12.14

0.18

12.50

0.33

1/0

266/0.511

10.28

1.27

12.92

0.18

13.28

0.33

1/0

418/0.404

10.93

1.27

13.57

0.18

13.93

0.33

1/0

498/0.370

10.93

1.27

13.57

0.18

13.93

0.33

1/0

1056/0.254

9.45

1.27

12.09

0.18

12.45

0.33

2/0

19/2.130

10.65

1.27

13.29

0.18

13.65

0.26

2/0

329/0.511

12.27

1.27

14.91

0.18

15.27

0.26

2/0

532/0.404

12.33

1.27

14.97

0.18

15.33

0.26

2/0

630/0.370

12.29

1.27

14.93

0.18

15.29

0.26

2/0

1330/0.254

12.26

1.27

14.90

0.18

15.26

0.26

3/0

19/2.390

11.95

1.27

14.59

0.18

14.95

0.21

3/0

418/0.511

13.83

1.27

16.47

0.18

16.83

0.21

3/0

666/0.404

13.80

1.27

16.44

0.18

16.80

0.21

3/0

795/0.370

13.81

1.27

16.45

0.18

16.81

0.21

4/0

19/2.680

13.40

1.27

16.04

0.18

16.40

0.17

4/0

513/0.520

15.59

1.27

18.23

0.18

18.59

0.17

4/0

840/0.404

15.50

1.27

18.14

0.18

18.50

0.17

4/0

999/0.370

15.48

1.27

18.12

0.18

18.48

0.17
